มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SCL-QR Series คือ มอเตอร์แบบมีขาตั้ง ไฟสองสาย 1 phase ชนิด Capacitor start and run มอเตอร์มีระบบการป้องกันละอองน้ำ ที่มีมาตรฐาน IP22 มีขนาดแรงม้าตั้งแต่ : 1~10HP “มอเตอร์ประสิทธิภาพระดับ IE1”

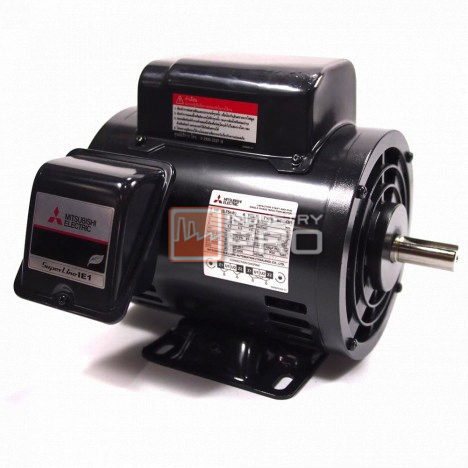

มิตซูบิชิ มอเตอร์ MITSUBISHI รุ่น SCL-QR Series (Single phase)
ตัวเลือกที่ดีที่สุดคือใช้โครงเหล็ก และตัวมอเตอร์ที่ผลิตจากเหล็ก หรืออลูมิเนียมช่วยให้มอเตอร์มีน้ำหนักเบาและปรับขนาดเล็กลง
ด้วยประสบการณ์และการวิเคราะห์ด้วยระบบ CAE (Computer Aided Engineering) ทำให้สามารถผลิตมอเตอร์ที่มีกำลังสูงและประหยัดพลังงานของมอเตอร์
เนื่องจากการออกแบบที่มีประสิทธิภาพสูงมุ่งเน้นไปที่แรงบิดการเร่งความเร็วสูง สามารถเริ่มและหยุดได้อย่างราบรื่น
อุปกรณ์เทคโนโลยีขั้นสูงของ มีความแข็งแกร่งที่เพียงพอ ความแม่นยำของแต่ละส่วนและการออกแบบไฟฟ้าที่สมดุล ทำให้มอเตอร์ MEATH มีการสั่นสะเทือนต่ำและเสียงรบกวนต่ำ
ประสิทธิภาพระดับ “IE1”
ระบบฉนวนที่มีความน่าเชื่อถือสูง คลาส B และ F
ขึ้นอยู่กับการเลือกขนาดแบริ่งที่เหมาะสมและการปรับปรุงเพื่อให้การระบายความร้อนที่มีประสิทธิภาพสูงของที่อยู่อาศัยแบริ่งและโครงเหล็กซึ่งมีผลอย่างมากต่ออายุการใช้งานแบริ่งที่ยาวนานขึ้น
การออกแบบที่ดีที่สุดของสวิตช์แรงเหวี่ยง จากมิตซูบิชิอิเล็คทริค ประเทศญี่ปุ่น ที่สามารถผลิตในอุปกรณ์เทคโนโลยีขั้นสูง ซึ่งสามารถเชื่อถือได้
เหมาะกับการใช้งานกับระบบลำเลียง และระบบคอมเพรสเซอร์
| Model | MITSUBISHI SCL-QR | ||||||
| Output HP (kW) | 1 (0.75) | 1.5 (1.1) | 2 (1.5) | 3 (2.2) | 5.(3.7) | 7.5(5.5) | 10(7.5) |
| Frame No. | 90S | 90L | 100L | 112M | 132S | 132M | 132ML |
| No. of poles | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Thermal class | B | F (155°C) | |||||
| Power supply | 1 Phase 220/230V 50Hz. | ||||||
| Full load current (A) | 5.2 | 7.9 | 10.4 | 15.1 | 22.0 | 31.0 | 43.5 |
| Full load speed (min¯¹) | 1430 | 1440 | 1450 | 1450 | 1450 | 1450 | 1440 |
| Starting current (A) | 30.5 | 44 | 56 | 89 | 132 | 184 | 240 |
| Starting torque (%) | 250 | 248 | 199 | 222 | 248 | 228 | 190 |
| Break down torque (%) | 255 | 245 | 216 | 285 | 213 | 219 | 215 |
| Effciency (%) | 77.5 | 78.6 | 80.1 | 82.3 | 84.5 | 86.0 | 86.3 |
