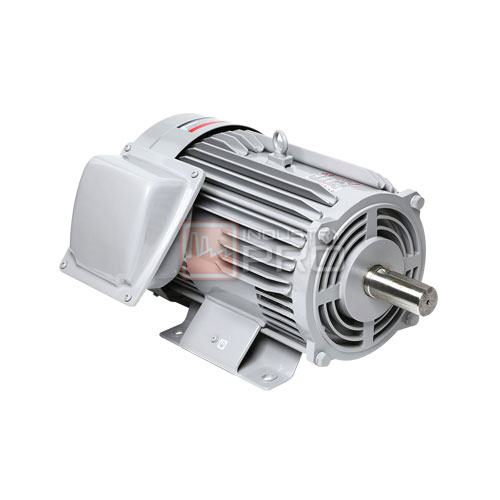

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SCL-KR แบบ Horizontal Type ขายึด ไฟ 2 สาย 1 เฟส ชนิดธรรมดา แรงดันไฟ 220V กันน้ำกันฝุ่น มาตรฐาน IP22 มอเตอร์ MITSUBISHI รุ่น SCL-KR 220 V / 1 เฟส ขนาดตั้งแต่ 1 HP – 10 HP ความเร็วรอบ 1450 รอบต่อนาที SCL-KR เหมาะกับการใช้งานระบบสายพานลำเลียง คอมเพรสเซอร์
Drip-proof Type,IP22 Degrees of protection
มอเตอร์ไฟฟ้า Mitsubishi รุ่น SCL-KR Series คือมอเตอร์แบบ 1 เฟส มาตรฐาน JIS (Japanese Industrial Standard) และ IEC (International Electrotechnical Commission) ด้วยเทคโนโลยีเฉพาะของมอเตอร์ Mitsubishi จึงมีแรงบิดสูง ทั้งยังมีความเร็วรอบที่สม่ำเสมอ (Smooth Speed) ทำงานเต็มกำลัง ให้ประสิทธิภาพสูงสุด เหมาะกับการใช้งานในระบบสายพานลำเลียง และคอมเพรสเซอร์
Item | MITSUBISHI SCL-KR | ||||||
Output HP | 1 | 1.5 | 2 | 3 | 5 | 7.5 | 10 |
Frame No. | 90S | 90L | 100L | 112M | 132S | 132M | 132ML |
No of Poles | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Thermal Class | B | B | B | B | F | F | F |
Power Supply | 1 Phase 220V 50Hz | ||||||
Full Load Current (A) | 5.2 | 7.9 | 10.4 | 15.1 | 23 | 34 | 44.5 |
Full Load Speed (r/min) | 1430 | 1440 | 1450 | 1450 | 1430 | 1450 | 1450 |
Starting Current (A) | 32 | 44 | 55 | 95 | 107 | 162 | 215 |
Starting Torque (%) | 286 | 244 | 203 | 238 | 232 | 193 | 198 |
Break Down Torque (%) | 250 | 290 | 239 | 260 | 174 | 195 | 187 |
Model | Frame No. | Output HP(kW) | Pole | Fig. | Motor | |||||||||||
A | B | C* | D | E | F | G | H | I | J | K | KA | |||||
MITSUBISHI SCL-KR | 90S | 1(0.75) | 4 | 5 | 132 | 103 | 90 | 165.7 | 70 | 50 | 3.2 | 173 | 220 | – | – | 68 |
90L | 1.5(1.1) | 4 | 120 | 115 | 90 | 165.7 | 70 | 62.5 | 4 | 173 | 220 | – | – | 55 | ||
100L | 2(1.5) | 4 | 6 | 118 | 128 | 100 | 168 | 80 | 70 | 6.5 | 184 | – | 40 | 45 | 65 | |
112M | 3(2.2) | 4 | 125 | 135 | 112 | 190 | 95 | 70 | 6.5 | 207 | 254 | 40 | 45 | 69 | ||
132S | 5(3.7) | 4 | 7 | 223 | 152 | 132 | 266 | 108 | 70 | 6.5 | 242 | 289 | 40 | 45 | 75 | |
132M | 7.5(5.5) | 4 | 242 | 171 | 132 | 266 | 108 | 89 | 6.5 | 242 | 289 | 40 | 45 | 94 | ||
132ML | 10(7.5) | 4 | 270 | 171 | 132 | 266 | 108 | 89 | 6.5 | 242 | 289 | 40 | 45 | 122 |
Model | Frame No. | Output HP(kW) | Pole | Fig. | Motor | ||||||||||
KD | KL | L | M | N | XB | TH | Y | YH | X | Z | |||||
MITSUBISHI SCL-KR | 90S | 1(0.75) | 4 | 5 | 27 | 157 | 278 | 175 | 125 | 56 | 81 | – | – | 10 | 10 |
90L | 1.5(1.1) | 4 | 27 | 157 | 313 | 175 | 150 | 56 | 81 | – | – | 15 | 9 | ||
100L | 2(1.5) | 4 | 6 | 35 | 201 | 400 | 200 | 180 | 63 | 64 | 89 | 118 | 4 | 12 | |
112M | 3(2.2) | 4 | 35 | 211 | 414 | 230 | 180 | 70 | 79 | 89 | 118 | 4 | 12 | ||
132S | 5(3.7) | 4 | 7 | 27 | 215 | 462 | 256 | 180 | 89 | 117 | – | – | 4 | 12 | |
132M | 7.5(5.5) | 4 | 35 | 240 | 500 | 256 | 218 | 89 | 106 | – | – | 4 | 12 | ||
132ML | 10(7.5) | 4 | 35 | 240 | 528 | 256 | 218 | 89 | 106 | – | – | 4 | 12 |
Model | Frame No. | Output HP(kW) | Pole | Fig. | Shaft End | Bearing No. | Approximate Weight(kg) | Approximate Packing Dimension(LxWxH) | Packing Weight(kg) | |||||||
Q | QK | R | S | T | U | W | Drive End | Opposite | ||||||||
MITSUBISHI SCL-KR | 90S | 1(0.75) | 4 | 5 | 40 | 28 | 146 | 19 j6 | 6 | 3.5 | 6 | 6204ZZ | 6202ZZ | 15 | 368x280x250 | 16 |
90L | 1.5(1.1) | 4 | 50 | 40 | 168.5 | 24 j6 | 7 | 4 | 8 | 6205ZZ | 6203ZZ | 18.6 | 390x280x250 | 18.2 | ||
100L | 2(1.5) | 4 | 6 | 60 | 45 | 193 | 28 j6 | 7 | 4 | 8 | 6206ZZ | 6205ZZ | 24.5 | 437x355x300 | 25.4 | |
112M | 3(2.2) | 4 | 60 | 45 | 200 | 28 j6 | 7 | 4 | 8 | 6207ZZ | 6206ZZ | 32.8 | 504x411x327 | 39 | ||
132S | 5(3.7) | 4 | 7 | 80 | 63 | 239 | 38 k6 | 8 | 5 | 10 | 6308ZZ | 6207ZZ | 45.8 | 552x438x359 | 53 | |
132M | 7.5(5.5) | 4 | 80 | 63 | 258 | 39 k6 | 8 | 5 | 10 | 6308ZZ | 6207ZZ | 60.0 | 602x475x369 | 68 | ||
132ML | 10(7.5) | 4 | 90 | 63 | 258 | 40 k6 | 8 | 5 | 10 | 6308ZZ | 6207ZZ | 68.2 | 630x475x369 | 76 |
