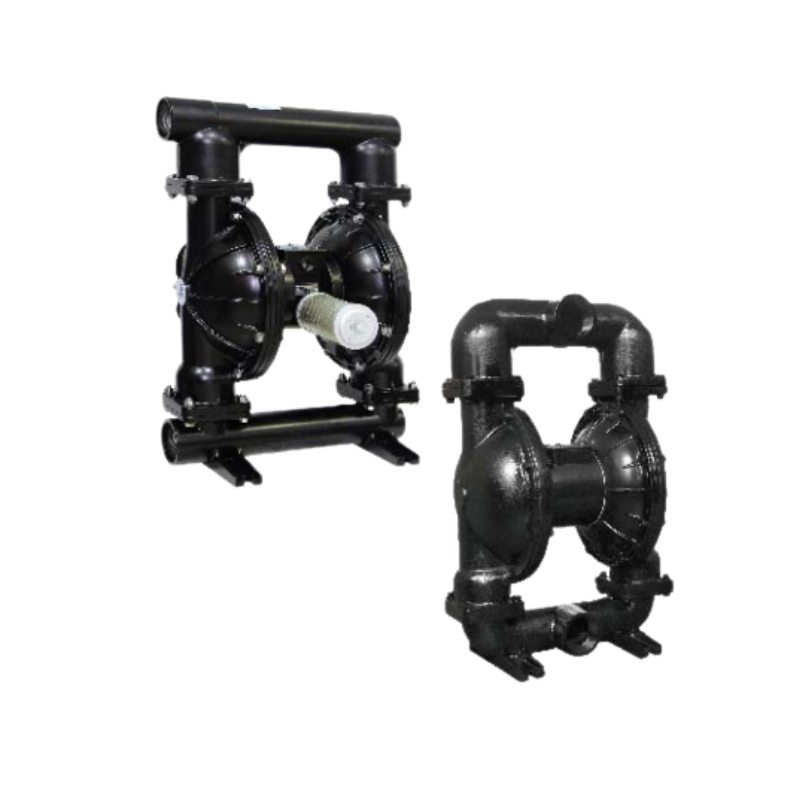

ปั๊มเคมีไดอะแฟรมขับลม Chempro รุ่น DP80 รหัสวัสดุ AL-AL/TF/TF/TF เป็นขนาดใหญ่สำหรับงานถ่ายเทปริมาณสูงและของเหลวมีอนุภาค เหมาะกับงานสูบจ่ายกรด ด่าง และสารเคมีกัดกร่อนที่ต้องการวัสดุทนเคมีสูง โดยชุดสัมผัสของเหลวเน้น PVDF/PTFE ซึ่งช่วยลดความเสี่ยงจากการกัดกร่อนในระบบ ชุดสัมผัสของเหลวของรุ่นนี้ประกอบด้วยตัวเรือน อะลูมิเนียม ไดอะแฟรม Teflon (PTFE) บอลวาล์ว Teflon (PTFE) และวาล์วซีท Teflon (PTFE) จึงควรเลือกใช้ให้ตรงกับชนิดของเหลว อุณหภูมิ และสภาพการกัดกร่อนของหน้างาน

Specification

• แบรนด์: Chempro
• รุ่น: DP80
• ประเภทสินค้า: ปั๊มเคมีไดอะแฟรมขับด้วยลม (AODD Pump)
• ระบบการทำงาน: ใช้ลมอัดสลับขับไดอะแฟรมเพื่อดูดและจ่ายของเหลว
• Center block: อะลูมิเนียม
• Pump body: อะลูมิเนียม
• Diaphragm: Teflon (PTFE)
• Valve ball: Teflon (PTFE)
• Valve seat: Teflon (PTFE)

Technical Data

• Suction lift (dry): 5 mwc
• Suction lift (wet): 8 mwc
• Max particle diameter: 9.4 mm

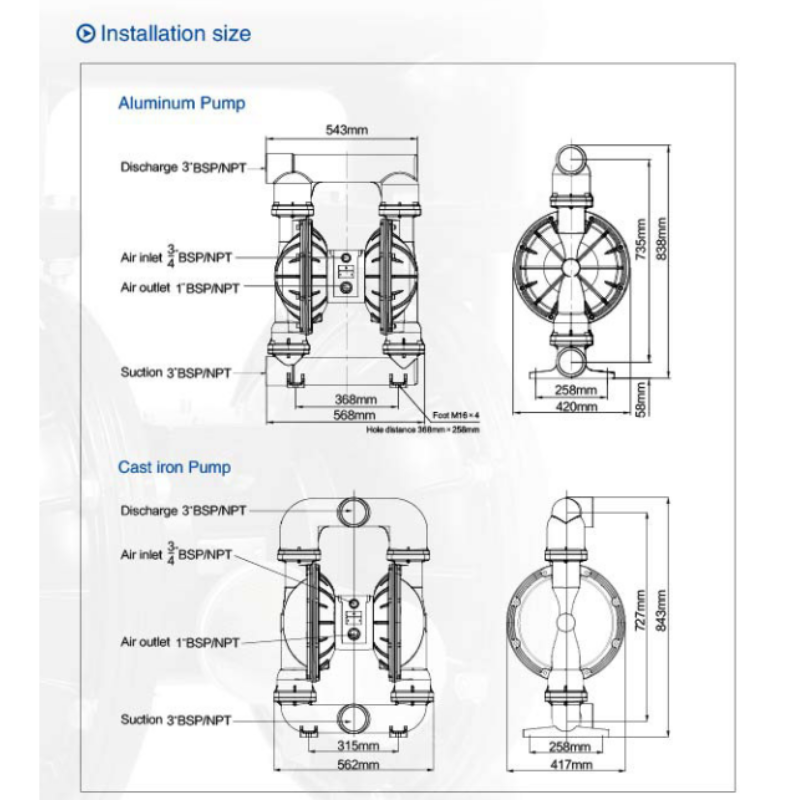

• Suction and discharge size: 3 นิ้ว
• Air inlet size: 3/4 นิ้ว

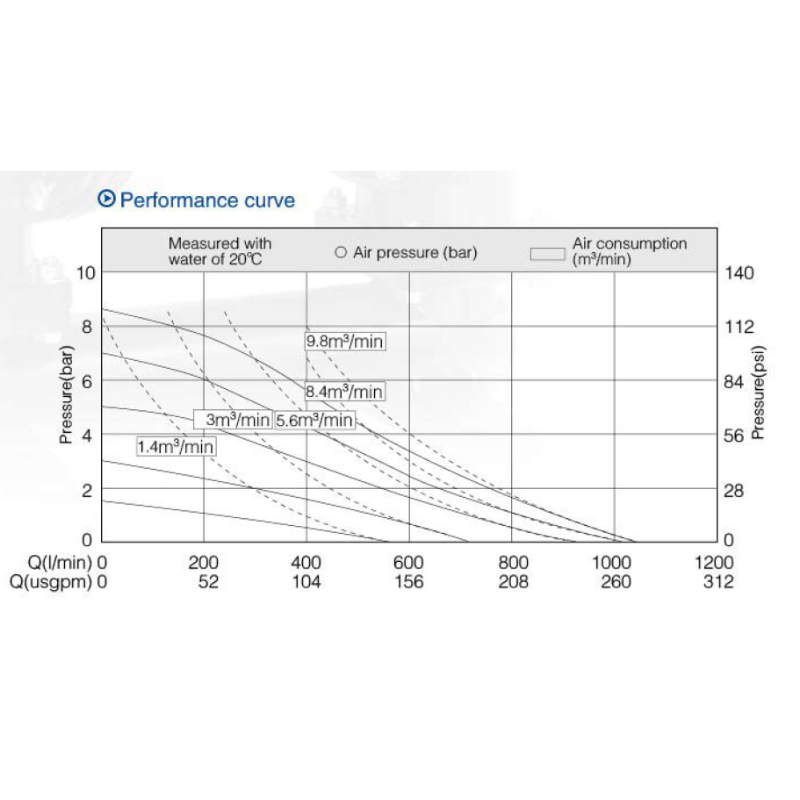

• Max flow rate: 1,060 ลิตร/นาที
• Max head: 84 เมตร
• Max air inlet pressure: 8.4 bar
• Weight: ประมาณ 75 กก.
• ความหนืดที่ผู้ผลิตแนะนำ: 25,000 cPs
• ค่าจากการทดสอบ MEC: 35,000 cPs

อุปกรณ์ในชุด (What’s Included)

• ตัวสินค้า 1 ชุด

หลักการทำงาน / เทคโนโลยี

ปั๊ม AODD ใช้แรงลมอัดสลับห้องไดอะแฟรมสองด้านให้เกิดจังหวะดูดและจ่ายของเหลวอย่างต่อเนื่อง ข้อดีคือ self-priming ได้ ไม่ต้องใช้ซีลเพลากล และสามารถเลือกวัสดุส่วนสัมผัสของเหลวให้เหมาะกับสารแต่ละชนิดผ่านรหัสรุ่นได้โดยตรง

จุดเด่นสินค้า (Key Features)

• อัตราการไหลสูงสุด 1,060 ลิตร/นาที และรองรับแรงส่งสูงสุด 84 เมตร
• ขนาดพอร์ตดูด-จ่าย 3 นิ้ว เหมาะกับปั๊มไซซ์ 3 นิ้ว
• ชุดวัสดุสัมผัสของเหลวเป็น อะลูมิเนียม / Teflon (PTFE) / Teflon (PTFE) / Teflon (PTFE) ตามรหัสรุ่น
• รองรับอนุภาคได้สูงสุด 9.4 mm สำหรับของเหลวที่มีตะกอนในระดับที่รุ่นกำหนด

การใช้งาน (Applications)

เหมาะกับงานเคมีเข้มข้น ระบบบำบัดน้ำเคมี งานชุบผิว งานล้าง และไลน์ผลิตที่ต้องการวัสดุทนสารสูง

พื้นที่ติดตั้ง

เหมาะกับพื้นที่ผลิตเคมีหรือจุดจ่ายสารที่มีระบบลมอัด ควรใช้ท่อและซีลที่เข้ากันได้กับสารเคมีและแรงดันลมของระบบ

การดูแลรักษา

ควรล้างปั๊มหลังใช้งานกับสารเคมีเข้มข้น ตรวจสภาพไดอะแฟรม PTFE/PVDF seat และทวนความเข้ากันได้ของสารทุกครั้งก่อนเริ่มงาน

FAQ 5 ข้อ

1. รหัสวัสดุ AL/TF/TF/TF ของรุ่นนี้เหมาะกับงานแบบใด?

ชุดวัสดุนี้เด่นด้านการทนสารเคมีและเหมาะกับกรด ด่าง หรือสารกัดกร่อนมากกว่างานน้ำมันหรือสี

2. รุ่น DP80 ให้อัตราการไหลและแรงส่งได้ประมาณเท่าไร?

รุ่นนี้ให้อัตราการไหลสูงสุด 1,060 ลิตร/นาที และแรงส่งสูงสุด 84 เมตร โดยค่าจริงขึ้นกับชนิดของเหลว ความยาวท่อ และแรงดันลมที่ใช้

3. ถ้าของเหลวมีตะกอนหรือเม็ดแข็งปนอยู่ รุ่นนี้รับได้แค่ไหน?

รุ่นนี้รองรับอนุภาคได้สูงสุด 9.4 mm จึงเหมาะกับของเหลวที่มีตะกอนในระดับที่ไม่เกินค่าดังกล่าว

4. การเลือกวัสดุของไดอะแฟรมและวาล์วสำคัญอย่างไร?

ไดอะแฟรม Teflon (PTFE) บอลวาล์ว Teflon (PTFE) และวาล์วซีท Teflon (PTFE) เป็นชิ้นส่วนที่สัมผัสของเหลวโดยตรง จึงต้องเลือกให้สอดคล้องกับสาร ความหนืด และอุณหภูมิของกระบวนการ

5. ก่อนติดตั้งรุ่นนี้ควรตรวจอะไรเป็นพิเศษ?

ควรตรวจขนาดท่อดูด-จ่าย 3 นิ้ว ขนาดลมเข้า 3/4 นิ้ว คุณภาพลมอัด และความเข้ากันได้ของวัสดุทั้งตัวเรือนและชุดวาล์วกับของเหลวก่อนเริ่มใช้งาน
