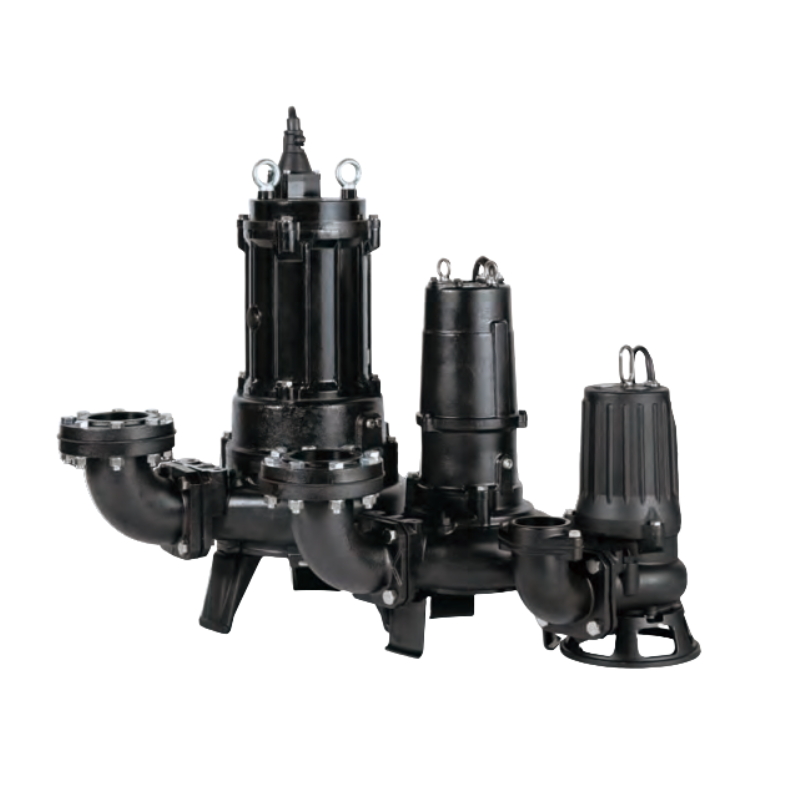

ปั๊มจุ่มสูบน้ำเสีย Tsurumi รุ่น B Series Channel Impeller เป็นปั๊มจุ่มสำหรับสูบน้ำเสียและน้ำที่มีของแข็งปะปน ใช้ใบพัดแบบ Channel Impeller เพื่อลดปัญหาการอุดตันจากของแข็งและเส้นใยในของเหลว

ซีรีส์นี้มีขนาดท่อส่งตั้งแต่ 50–300 มม. และมีกำลังมอเตอร์ตั้งแต่ 0.4–75 kW พร้อมทั้งมีรุ่น High Head และรุ่น Guide Rail Fitting สำหรับบางรุ่น

รุ่นในซีรีส์นี้ครอบคลุมงานระบบบำบัดน้ำเสีย งานระบายน้ำ งานควบคุมน้ำท่วม งานชลประทาน และงานอุตสาหกรรมที่ต้องการปั๊มจุ่มสำหรับของเหลวที่มีของแข็งปะปน

ตัวปั๊มมีเทคโนโลยีภายใน เช่น Anti-wicking cable entry, motor protector, dual inside mechanical seals with silicon carbide faces และ Oil Lifter ตามรุ่นที่ระบุในแคตตาล็อก

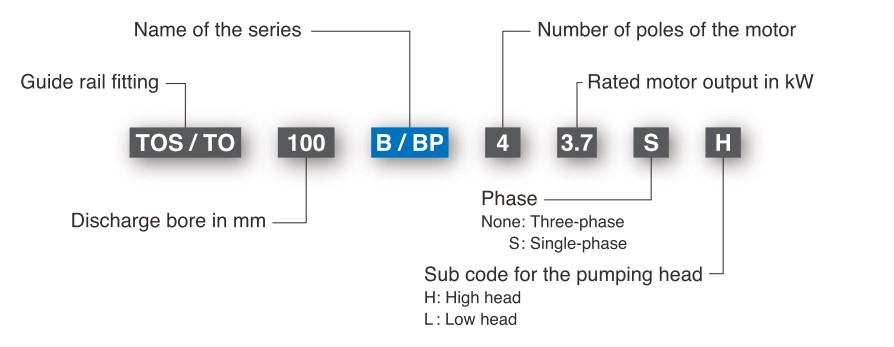

สรุปรหัสรุ่นปั๊มจุ่ม TSURUMI / B Series

• TOS / TO = ระบบติดตั้งแบบ Guide Rail Fitting
• 100 = ขนาดท่อส่งน้ำ 100 mm
• B / BP = ชื่อซีรีส์ปั๊ม
• 4 = จำนวน Pole ของมอเตอร์
• 3.7 = กำลังมอเตอร์ 3.7 kW
• S = ไฟ Single Phase
• H = H : High Head / L : Low Head

ตัวอย่าง: TOS100B43.7SH = ปั๊มติดตั้งแบบ Guide Rail, ท่อส่ง 100 mm, B Series, มอเตอร์ 4 Pole, กำลัง 3.7 kW, ไฟ Single Phase, แบบ High Head

Specification

• Series: B Series
• Pump type: Submersible sewage pump
• Impeller type: Channel Impeller
• Discharge bore range: 50–300 mm
• Motor output range: 0.4–75 kW
• Model groups: Free Standing / Guide Rail Fitting
• Phase: Single-phase และ Three-phase ตามรุ่น

• รุ่นขนาด 50 มม.: 50B2.4S, 50B2.4, 50B2.75S, 50B2.75H, 50B2.75, TOS50B2.4S, TOS50B2.4, TOS50B2.75S, TOS50B2.75H, TOS50B2.75
• รุ่นขนาด 80 มม.: 80BP2.4S, 80BP2.75S, 80B21.5, 80B411, 80B415, 80B418.5, 80B422, TOS80B21.5, TOS80B411, TOS80B415, TOS80B418.5, TOS80B422
• รุ่นขนาด 100 มม.: 100B42.2, 100B43.7, 100B43.7H, 100B45.5, 100B47.5, 100B411, 100B415, 100B418.5, 100B422, TOS100B42.2, TOS100B43.7, TOS100B43.7H, TOS100B45.5, TOS100B47.5, TOS100B411, TOS100B415, TOS100B418.5, TOS100B422
• รุ่นขนาด 150 มม.: 150B43.7, 150B63.7, 150B47.5H, 150B47.5L, 150B411, 150B415, 150B422, 150B437, 150B475, TOS150B43.7, TOS150B63.7, TOS150B47.5H, TOS150B47.5L, TOS150B411, TOS150B415, TOS150B422, TO150B437, TO150B475
• รุ่นขนาด 200 มม.: 200B47.5, 200B411, 200B415, 200B422, TO200B47.5, TO200B411, TO200B415, TOS200B422
• รุ่นขนาด 250 มม.: 250B611, 250B415, TO250B611, TO250B415
• รุ่นขนาด 300 มม.: 300B615, TO300B615

อุปกรณ์ในชุด (What’s Included)

• ตัวปั๊มจุ่มตามรุ่นที่เลือก
• สายไฟตามความยาวที่กำหนดในแต่ละรุ่น
• รุ่น Guide Rail Fitting รองรับการใช้งานร่วมกับอุปกรณ์ระบบรางนำทางตามรุ่นที่ระบุ

หลักการทำงาน / เทคโนโลยี

• ใบพัดแบบ Channel Impeller ช่วยให้ของแข็งและเส้นใยไหลผ่านได้ดีขึ้น
• Anti-wicking cable entry ลดปัญหาน้ำซึมเข้ามอเตอร์ผ่านสายไฟ
• Dual inside mechanical seals with silicon carbide faces ช่วยเพิ่มความทนทานของระบบซีล
• Oil Lifter ช่วยหล่อลื่นและระบายความร้อนให้หน้าซีล
• บางรุ่นมี Air Release Valve, Water Jacket, Leakage Sensor, Seal Pressure Relief Port และ Mouth Ring & Wear Ring

จุดเด่นสินค้า (Key Features)

• มีรุ่นให้เลือกหลายขนาดตั้งแต่ 50–300 มม.
• ใช้ใบพัด Channel Impeller ลดการอุดตันจากของแข็งและเส้นใย
• มีทั้งรุ่นแรงดันสูง High Head และรุ่น Guide Rail Fitting
• รองรับงานน้ำเสีย งานบำบัดน้ำ และงานระบายน้ำอุตสาหกรรม
• มีตัวเลือกสำหรับ dry pit, seawater-resistant, high temperature liquids และ special material version

การใช้งาน (Applications)

• ระบบบำบัดน้ำเสีย
• บ่อสูบน้ำเสีย
• ระบบระบายน้ำในโรงงาน
• งานควบคุมน้ำท่วม
• งานชลประทาน
• งานระบบน้ำในอาคารและอุตสาหกรรม

พื้นที่ติดตั้ง

• บ่อสูบน้ำเสีย
• บ่อพักน้ำ
• ระบบบำบัดน้ำเสีย
• สถานีสูบน้ำ
• พื้นที่อุตสาหกรรมและสาธารณูปโภค

การดูแลรักษา

• ตรวจสอบใบพัดและทางผ่านของของแข็งเป็นระยะ
• ตรวจสอบสายไฟ ซีล และระบบป้องกันมอเตอร์ตามรอบการใช้งาน
• ตรวจสอบสภาพการติดตั้ง โดยเฉพาะรุ่นที่ใช้ Guide Rail Fitting
• ทำความสะอาดเศษวัสดุหรือเส้นใยที่อาจสะสมในตัวปั๊ม

FAQ 5 ข้อ

1) B Series ใช้กับงานประเภทใด

ใช้กับงานสูบน้ำเสีย น้ำที่มีของแข็งปะปน ระบบบำบัดน้ำเสีย งานระบายน้ำ และงานอุตสาหกรรม

2) B Series มีรุ่นอะไรบ้าง

มีรุ่นตั้งแต่ขนาดท่อส่ง 50, 80, 100, 150, 200, 250 และ 300 มม. โดยมีหลายรหัสย่อยตามกำลังมอเตอร์และรูปแบบการติดตั้ง

3) Channel Impeller ช่วยอะไร

ช่วยให้ของแข็งและเส้นใยผ่านตัวปั๊มได้ดีขึ้น ลดปัญหาการอุดตันในงานน้ำเสีย

4) มีรุ่นติดตั้งกับรางนำทางหรือไม่

มีรุ่น TOS หรือ TO สำหรับงาน Guide Rail Fitting ตามรุ่นที่ระบุในแคตตาล็อก

5) มีรุ่นสำหรับงานพิเศษหรือไม่

มีตัวเลือกสำหรับ dry pit, seawater-resistant, high temperature liquids และวัสดุพิเศษตามการใช้งาน
