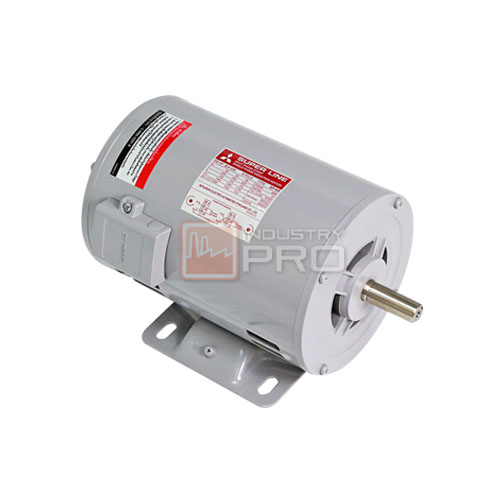

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SP-KR แบบ Horizontal Type ขายึด ไฟ 2 สาย 1 เฟส ชนิดธรรมดา แรงดันไฟ 220V ขนาดตั้งแต่ 1/4HP – 1/2HP ความเร็วรอบ 1450RPM ( 4P ) ความถี่ไฟฟ้า 50 Hz. SP-KR เหมาะกับการใช้งานทั่วไป เช่น สว่าน พัดลม โบลเวอร์ ฯลฯ
Open-Protected Type, IP20 Degrees of Protection
มอเตอร์ไฟฟ้า Mitsubishi รุ่น SP-KR Series คือมอเตอร์แบบ 1 เฟส มาตรฐาน JIS (Japanese Industrial Standard) และ IEC (International Electrotechnical Commission) พัฒนาโดย MITSUBISHI ELECTRIC JAPAN ซึ่งมีประสบการณ์ในการผลิตมอเตอร์มาตั้งแต่ปี 2450
| Item | MITSUBISHI SP-KR | ||
| Output HP | 1/4 | 1/3 | 1/2 |
| Frame No. | A71 | B71 | 80M |
| No of Poles | 4 | 4 | 4 |
| Thermal Class | E | E | E |
| Power Supply | 1 Phase 220V 50Hz | ||
| Full Load Current (A) | 2.8 | 3.1 | 4.8 |
| Full Load Speed (r/min) | 1450 | 1440 | 1440 |
| Starting Current (A) | 20 | 26.5 | 34 |
| Starting Torque (%) | 300 | 290 | 200 |
| Break Down Torque (%) | 310 | 270 | 293 |
| Model | Frame No. | Output HP(kW) | Pole | Fig. | Motor | |||||||||||||||||
| A | B | C* | D | E | F | G | H | KA | KD1 | KD2 | KL | L | M | N | X | XB | Z | |||||
| MITSUBISHI SP-KR | A71 | 1/4(0.2) | 4 | 1 | 92 | 87 | 71 | 131.2 | 56 | 45 | 3.2 | 136.6 | 21.3 | 12 | 12 | 82 | 212 | 148 | 110 | 15 | 45 | 9 |
| B71 | 1/3(0.25) | 4 | 101 | 87 | 71 | 131.2 | 56 | 45 | 3.2 | 136.6 | 30.3 | 12 | 12 | 82 | 221 | 148 | 110 | 15 | 45 | 9 | ||
| 80M | 1/2(0.4) | 4 | 2 | 125 | 97 | 80 | 146.6 | 62.5 | 50 | 3.2 | 153.3 | 44.5 | 12 | 12 | 92 | 265 | 165 | 130 | 10 | 50 | 10 | |
| Model | Frame No. | Output HP(kW) | Pole | Fig. | Shaft End | Bearing No. | Approximate Weight(kg) | Approximate Packing Dimension(LxWxH) | Packing Weight(kg) | |||||||
| Q | QK | R | S | T | U | W | Drive End | Opposite | ||||||||
| MITSUBISHI SP-KR | A71 | 1/4(0.2) | 4 | 1 | 30 | 27 | 120 | 14 h6 | – | 1 | – | 6202ZZ | 6201ZZ | 6.6 | 245x200x184 | 7 |
| B71 | 1/3(0.25) | 4 | 30 | 27 | 120 | 14 h6 | – | 1 | – | 6202ZZ | 6201ZZ | 7.5 | 255x200x184 | 8 | ||
| 80M | 1/2(0.4) | 4 | 2 | 40 | 28 | 140 | 16 j6 | 5 | 3 | 5 | 6203ZZ | 6202ZZ | 11 | 300x200x184 | 12 | |
